Для облегчения монтажа крышных вентиляторов применяют специальную конструкцию утепленного монтажного стакана, применяемого на любом типе кровли.

Стакан монтажный представляет собой сборную конструкцию, состоящую из оцинкованной рамы, внутри которой расположены воздуховод квадратного сечения. Боковые стороны рамы закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Снаружи рамы по контуру выполнены опоры для установки системы на несущую часть кровли. В конструкции стаканов для вентиляторов ВКР (ВКР ДУ) и ВОП предусмотрен переходной фланец.

Стаканы монтажные изготавливаются в следующих исполнениях:
- общепромышленное, корпус из оцинкованной стали (О);
- коррозионностойкое, корпус из нержавеющей стали (К);
- дымоудаления, корпус из оцинкованной стали, термоизоляция из негорючего материала (ДУ).

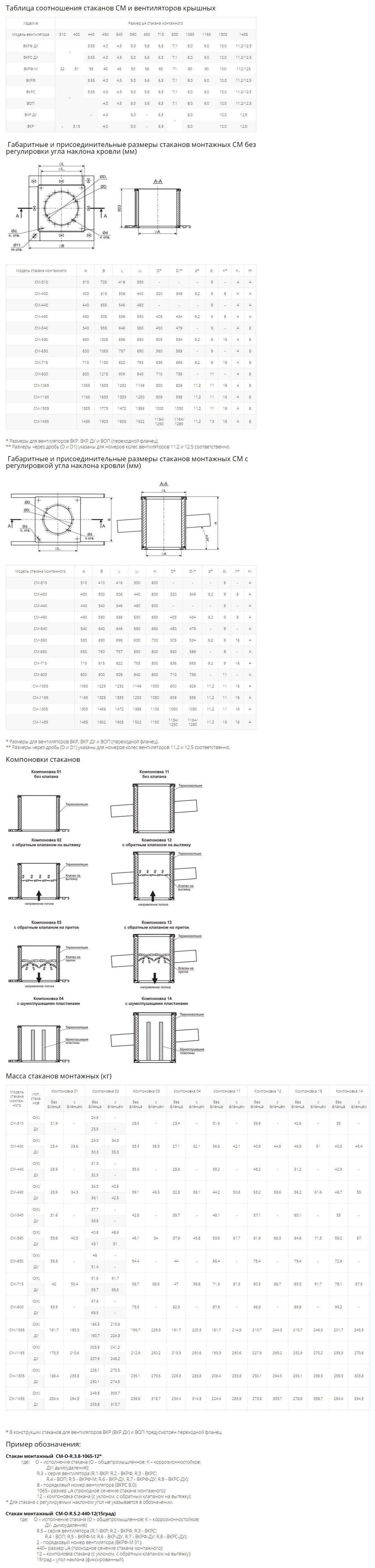

Для стаканов монтажных возможны следующие компоновки:
01 и 11 - без клапана (для всех вентиляторов);
02 и 12 - с обратным клапаном на вытяжку (для всех вентиляторов кроме ВОП);
03 и 13 - с обратным клапаном на приток (только для вентиляторов ВОП);
04 и 14 - с шумоглушащими пластинами (только в общепромышленном исполнении СМ и вентиляторов, а также кроме вентиляторов ВОП).

Компоновки 01, 02, 03, 04 предназначены для установки крышного вентилятора на кровле без уклона, компоновки 11, 12, 13, 14 - для установки на кровле с уклоном. Также компоновки с 11 по 14 могут иметь как фиксированный угол наклона (по желанию клиента), так и регулируемый.

Все компоновки используются для предотвращения неконтролируемого оттока тепла и образования конденсата, при этом стакан может комплектоваться обратным клапаном.

Компоновки 04 и 14 с дополнительными элементами шумоглушения предназначены для  снижения аэродинамического шума воздушного потока от работы крышного вентилятора.

При монтаже оборудования в местах примыкания к кровле необходимо обеспечить гидроизоляцию.
