Стандартный щит управления

Стандартный щит управления ЩУВ-П/В
Щит управления типа ЩУВ-П/В применяется для комплексного автоматического управления приточными или вытяжными системами вентиляции с 1 вентилятором, без дополнительных устройств нагрева воздуха, с заслонкой и без.

Стандартный щит управления ЩУВВК
Щит управления типа ЩУВВК применяются для комплексного автоматического управления приточными системами вентиляции с водяным нагревателем.

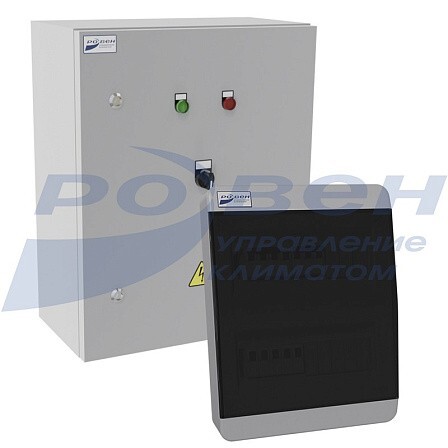

Щит управления ЩУВВК base
Щиты управления типа ЩУВВК исполнения base предназначены для управления простыми системами вентиляции с водяным нагревателем и приточным вентилятором.

Щит управления ЩУВ-П/В комплектуется:

• симисторный регулятор скорости или преобразователь частоты

Алгоритм выбора щита управления ЩУВ-П/В:

• Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);
• По напряжению вентилятора и номинальному току подбираем модель ЩУВ-П/В из таблицы;
• Проверяем функциональные возможности щита из таблицы.

Пример подбора щита управления ЩУВ-П/В:
Оборудование:
Вентилятор радиальный ВРН-4,0-О-РК930-0,55/1500/220-380
У данного вентилятора номинальный ток 1,61 А, рабочее напряжение 380В,3ф., номинальный ток находится в диапазоне от 0,9 А до 4 А, выбираем щит управления Щит упр. Iк ЩУВ-П/В (380/0,9-4А)/2.1/4.1/5.2

Щит управления ЩУВВК комплектуется:

• симисторный регулятор скорости или преобразователь частоты;
• датчик температуры наружного воздуха;
• датчик температуры приточного воздуха;
• датчик температуры обратного теплоносителя;
• термостат защиты от замерзания;
• реле контроля засорения фильтра.

Алгоритм выбора щита управления ЩУВВК:
Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);
По напряжению вентилятора и номинальному току подбираем модель ЩУВВК из таблицы;
Определяем тип смесительного узла;
Проверяем функциональные возможности щита из таблицы.

Пример подбора щита управления ЩУВВК:
Оборудование:

• Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380
• Смесительный узел СУ-R-3-40-4.0/24

У данного вентилятора номинальный ток 3,7 А, рабочее напряжение 380В,3ф., номинальный ток находится в диапазоне от 0,9 А до 4 А, смесительный узел производства РОВЕН - выбираем щит управления Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П (380/0,9-4А)/2.2/4.1/5.2/7.

ЩУВВК исполнения base обладают следующими функциями:

- управление приточным вентилятором через преобразователь частоты (преобразователь частоты в комплект не входит);
- поддержание приточной температуры, температуры обратной воды, посредством управления работой смесительного узла;
- управление приводом заслонки напряжением 220 В с возвратной пружиной;
- активная система защиты теплообменника от замерзания:

• защита в режиме «пуск»: предварительный прогрев теплообменника перед запуском;
• аварийная остановка системы при температуре обратной воды ниже 8 ºС (настраивается);
• защита в дежурном режиме (система в стопе): автоматическое поддержание температуры обратной воды 18 ºС (настраивается);
• автоматическое включение насоса смесительного узла в постоянный режим работы при температуре наружного воздуха ниже +3 ºС (настраивается) защита цепей питания включаемых устройств от короткого замыкания;
• - остановка работы щита управления по сигналу пожарной сигнализации с контролем защиты теплообменника от замерзания;
• - автоматическое переключение режимов «Зима»-«Лето» по датчику наружной температуры.
• - контроль загрязнения фильтра через датчик давления (в комплект не входит).

Алгоритм выбора щита ЩУВВК исполнения base:

1. Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);

2. По напряжению вентилятора и номинальному току подбираем модель ЩУВВК base из таблицы технических характеристик;
3. Выбираем регулятор скорости (при необходимости);
4. Комплектуем щит обязательным реле:

- Реле температуры (термостат) типа KP61 – 1 шт.

Примеры подбора щитов управления ЩУВВК исполнения base:

Пример 1:

Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.

У данного вентилятора номинальный ток 3,7 А, рабочее напряжение 3х380 В;
Номинальный ток находится в диапазоне от 0,54 А до 8 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (380/0,54 - 8А)/4.1/5.2-base;
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1009);
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.

В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).

Пример 2:

Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.

У данного вентилятора номинальный ток 3,7 А при напряжении 380 В, но его можно переключить в работу от напряжения 3 фазы 220 В (соединение обмоток в треугольник), при этом ток у него станет 3,7 А*√3≈ 6,41 А.
После переключения получаем напряжение 3х220 В, а номинальный ток 6,41 А. Номиyfльный ток находится в диапазоне от 0,3 А до 9,4 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (3х220/0,3 – 9,4А)/4.1/5.2-ПЧ220-base
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1005)
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.

В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).
